En tant que fournisseur leader mondial d'isolateurs composites, nous disposons d'une capacité de production sur toute la chaîne industrielle et d'un contrôle rigoureux de la qualité. Cette pince d'alignement en aluminium est spécialement conçue et fabriquée pour les isolateurs de ligne type colonne, répondant parfaitement aux exigences des normes américaines ANSI C29.7 et ANSI C29.18.

Qu'est-ce qu'une pince en aluminium pour isolateur de ligne type colonne ?

Selon son procédé de fabrication, la pince en aluminium pour isolateur de ligne type colonne est classée parmi les pièces coulées sous haute pression. Dans l'industrie manufacturière, elle représente un produit de haute technologie caractérisé par sa haute performance et sa grande complexité.

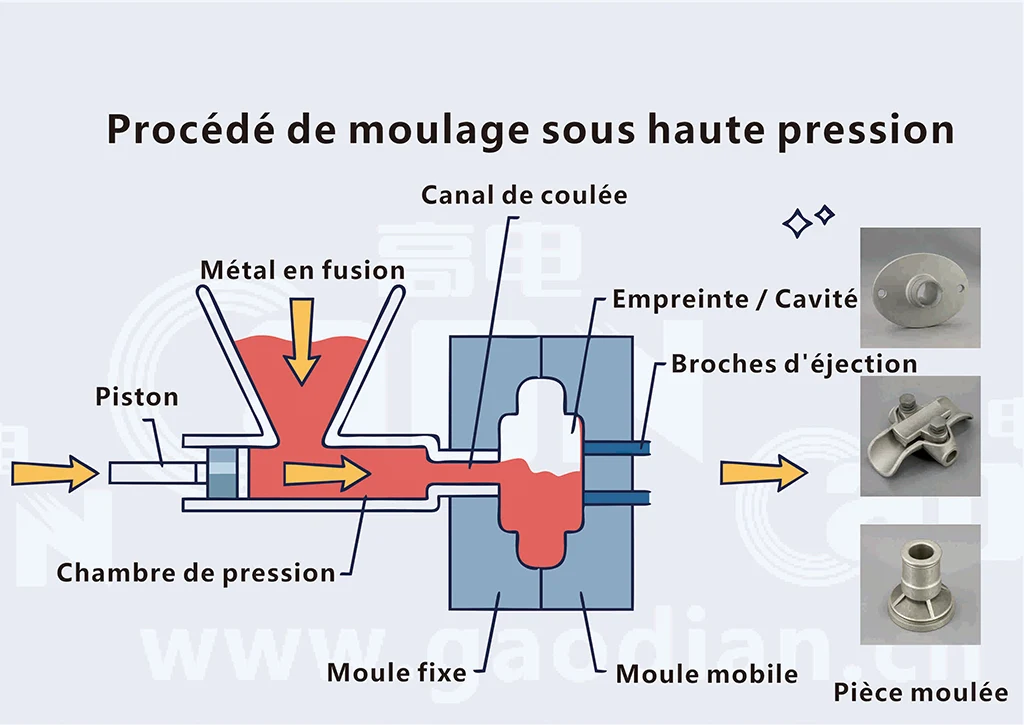

1. Processus de moulage sous pression sous haute pression (HPDC)

Le moulage sous pression sous haute pression consiste à injecter de l'alliage d'aluminium liquide (généralement à une température supérieure à 650 °C) dans l'empreinte d'un moule métallique de précision à une vitesse extrême et sous une pression très élevée (de plusieurs mégapascals à plus de cent mégapascals) en un temps très court, permettant ainsi une solidification rapide sous pression.

2. Principaux avantages de l'aluminium coulé sous haute pression

• Excellente légèreté et résistance spécifique élevée : L'alliage d'aluminium a une faible densité, mais sa structure devient exceptionnellement dense après le moulage sous haute pression, offrant une "résistance spécifique" remarquable. Utilisé sur les lignes de transmission, il réduit considérablement la charge globale sur les pylônes, les conducteurs et les isolateurs, diminuant ainsi les coûts structurels de construction des lignes.

• Excellentes performances mécaniques et de résistance à la fatigue : Le procédé HPDC solidifie l'aluminium liquide sous une pression extrême, éliminant ainsi la porosité interne de la pièce. Les pinces ainsi formées possèdent une résistance à la traction et une dureté élevées, offrant une force de serrage mécanique puissante et durable. Elles résistent parfaitement à la fatigue du métal et aux déformations par fluage face aux conditions extérieures sévères (vibrations dues au vent à long terme, charges de neige et de glace).

• Précision dimensionnelle ultime et structure complexe monolithique : Le moulage sous haute pression permet d'injecter précisément l'aluminium liquide dans le moule en quelques millisecondes. Permettant d'obtenir une pièce de forme quasi nette (near-net-shape) avec un excellent état de surface et des tolérances minimales, le produit final ne nécessite pratiquement aucun usinage ultérieur avant l'assemblage.

• Résistance exceptionnelle à la corrosion et faibles pertes électromagnétiques : Exposé à l'air, l'alliage d'aluminium forme spontanément une couche d'oxyde protectrice dense à sa surface, offrant une excellente durabilité face aux intempéries (pluie, atmosphère industrielle ou brouillard salin). De plus, l'aluminium étant un métal amagnétique, il élimine les pertes par hystérésis et par courants de Foucault dans les réseaux CA haute tension, réduisant efficacement les pertes d'énergie en ligne.

Dimensions clés et compatibilité des conducteurs

Cette pince est adaptée aux câbles ACSR (Aluminium-Acier) d'un diamètre de 14 mm à 32 mm.

Notre compétitivité fondamentale

Grâce à nos machines de moulage sous haute pression de pointe, nous produisons simultanément des pièces coulées en cuivre et en aluminium sous haute pression. Nous ne fabriquons pas seulement des pinces en aluminium, nous produisons également d'autres composants métalliques haute tension en aluminium pour isolateurs ainsi que des brides pour traversées murales composites.

Cliquez sur les liens ci-dessous pour découvrir de près nos capacités de fabrication et nos ateliers de production grâce à nos visites virtuelles numériques à 360°.

Atelier de Fonderie Sous Pression	Atelier d'Usinage

Grâce aux propriétés exceptionnelles de l'aluminium moulé sous haute pression, aucun usinage ultérieur n'est requis ; les pièces peuvent passer directement à l'étape d'assemblage après un simple ébavurage des canaux de coulée et des bavures.

Principaux domaines d'application

Comme son nom l'indique, ce produit a été créé exclusivement pour les isolateurs de ligne type colonne. Cette pince en aluminium confère à l'isolateur la capacité de serrer de manière ferme et fiable les conducteurs ACSR !

Ce type d'isolateur de ligne type colonne équipé d'une pince en aluminium est peu courant en Chine et en Europe, mais il est très largement utilisé dans les Amériques, en Océanie et en Afrique. Cela s'explique principalement par les habitudes d'installation locales et les configurations standardisées, sans qu'il n'y ait de notion de supériorité technique.
