En tant que fournisseur leader mondial de coupe-circuits à fusibles, nous maîtrisons l'ensemble de la chaîne de production et le contrôle de la qualité. Dans nos propres usines, équipées de machines de découpe laser et de presses à emboutir, nous fabriquons les accessoires métalliques essentiels (bandes conductrices, ferrures et pièces en acier inoxydable) requis pour des coupe-circuits de haute qualité.

    Qu'est-ce que les accessoires métalliques pour coupe-circuits à fusibles ?

Le coupe-circuit à fusible éjectable (Drop-out Fuse / Fuse Cutout) est un composant classique de protection contre les surcharges et les courts-circuits dans les réseaux de distribution. Sa haute fiabilité dépend en grande partie de ces accessoires métalliques (bandes conductrices, ferrures, pièces en inox, etc.) qui peuvent sembler secondaires. Constamment exposés aux environnements extérieurs rigoureux (soleil, pluie, haute tension et courants forts), ces composants doivent répondre à des exigences de matériaux et de fabrication extrêmement strictes.

1. Bandes conductrices (généralement en cuivre rouge ou en laiton)

La bande conductrice est l'élément central du circuit électrique du coupe-circuit. Elle sert principalement à relier les contacts fixes et mobiles supérieurs et inférieurs pour assurer un passage stable du courant.

Qu'est-ce que c'est : Il s'agit principalement de cuivre rouge de haute pureté (cuivre électrolytique), de laiton ou d'alliages de cuivre à haute conductivité.

Processus de fabrication :

Emboutissage et forgeage : Des presses d'emboutissage de précision façonnent les bandes ou plaques de cuivre selon des dimensions exactes ;

Traitement de surface (crucial) : La surface doit être argentée ou étamée. Un placage d'argent épais réduit considérablement la résistance de contact et empêche l'oxydation du cuivre, évitant ainsi la surchauffe sur le terrain ;

Pourquoi utiliser ce matériau :

Le cuivre offre une conductivité électrique juste inférieure à celle de l'argent, mais pour une fraction de son coût, ce qui en fait le milieu conducteur le plus économique ;

Sa plasticité et son élasticité garantissent que la pression de contact reste optimale et stable au cours des cycles mécaniques prolongés de fermeture et de chute ;

Bien que nous recommandions fortement le cuivre rouge comme matériau conducteur de base, nous proposons également des options en laiton pour répondre aux marchés sensibles aux prix ou aux régions en développement où l'efficacité des coûts est prioritaire ;

Avantages et inconvénients :

Avantages : Conductivité ultra-haute, génération de chaleur minimale et excellente résistance à l'érosion par arc électrique ;

Inconvénients : Le cuivre s'oxyde facilement à l'air libre, formant de l'oxyde de cuivre à haute résistance. Il dépend donc fortement d'un traitement de surface par placage d'argent de haute qualité conforme aux normes industrielles ;

2. Ferrures structurelles (matériel de support et de fixation)

Les ferrures métalliques sont utilisées pour le montage, la fixation et le support des isolateurs en porcelaine ou composites, comme les plaques de montage, les colliers de fixation (consoles de fixation) et les supports inférieurs.

Qu'est-ce que c'est : Généralement de l'acier de construction au carbone de haute qualité (comme l'acier Q235) ;

Processus de fabrication :

Laminage à chaud et soudage : Fabriqué par découpe de tôles (généralement par laser ou emboutissage), pliage et soudage structurel ;

Traitement anti-corrosion (processus central) : Galvanisation à chaud (HDG). Les composants doivent être immergés dans du zinc en fusion à plusieurs centaines de degrés Celsius pour former une couche protectrice épaisse d'alliage zinc-fer ;

Pourquoi utiliser ce matériau :

Lorsqu'un fusible saute, ou lors des opérations d'ouverture/fermeture en charge, la chute du tube ou l'interruption du courant de défaut génère un impact mécanique et des vibrations considérables. Les ferrures structurelles doivent posséder une résistance mécanique et une rigidité exceptionnelles pour supporter ces charges ;

 L'acier offre une rentabilité exceptionnelle et bénéficie de technologies de fabrication très matures ;

Avantages et inconvénients :

Avantages : Haute résistance mécanique, excellente résistance à la déformation et très économique ;

Inconvénients : Le fer non traité est extrêmement sensible à la rouille. Si le processus de galvanisation à chaud est défectueux (couche trop mince ou présence de piqûres), il se corrodera en quelques années à l'extérieur, entraînant une rupture structurelle ou un blocage mécanique ;

3. Pièces en acier inoxydable (éléments à ressort, fixations et pièces de transmission)

Principalement appliquées aux micro-pièces critiques exigeant une élasticité élevée, une résistance à l'usure et une protection supérieure contre la corrosion, telles que les ressorts de pression de contact, les languettes de verrouillage, les anneaux de tirage auxiliaires et les goupilles.

Qu'est-ce que c'est : Généralement de l'acier inoxydable austénitique (comme l'acier inoxydable 304) ;

Processus de fabrication : Emboutissage de précision, découpe laser, électroérosion par fil (EDM) et processus spécialisés de traitement thermique élastique ;

 Pourquoi utiliser ce matériau :

Aucune rouille (haute résistance à la corrosion) : Si les ressorts de contact rouillent, cela entraîne un mauvais contact électrique et des arcs destructeurs. L'acier inoxydable élimine complètement ce risque.

Excellente résistance à la fatigue élastique : Les ressorts de contact doivent maintenir une pression stable pendant des décennies. L'acier inoxydable (en particulier les nuances pour ressorts) résiste au relâchement des contraintes (perte de tension) sous une compression prolongée.

Avantages et inconvénients :

Avantages : Superbe résistance à la corrosion, haute résistance à la fatigue et totalement sans entretien.

Inconvénients : Coûts des matières premières élevés. De plus, l'acier inoxydable ayant une faible conductivité électrique, il ne peut pas être utilisé comme conducteur principal de courant ; il sert strictement de ressort de pression auxiliaire ou de mécanisme mécanique.

Au-delà des propriétés de base des matériaux, notre équipe d'ingénieurs se concentre sur trois détails techniques cruciaux en conditions réelles d'exploitation du réseau :

1. Corrosion galvanique entre métaux dissemblables (point critique de l'industrie)

À l'extérieur, lorsque le cuivre (bande conductrice), le fer (pièces galvanisées) et l'acier inoxydable sont en contact étroit et que l'eau de pluie s'infiltre, un effet de micro-pile se produit, accélérant la corrosion électrochimique ;

Notre solution : Notre processus d'assemblage avancé applique une graisse conductrice de qualité supérieure (graisse de contact électrique) entre toutes les faces de contact de métaux différents afin de bloquer l'air, l'humidité et la condensation ;

2. Grippage (blocage) des filetages en acier inoxydable

Lors du montage des boulons et écrous en acier inoxydable, la relative souplesse du matériau combinée à un échauffement frictionnel rapide entraîne souvent un phénomène de grippage (soudure à froid). C'est pourquoi nos fixations de haute qualité sont traitées avec des composés anti-grippants lors de l'assemblage ou font appel à des filetages ayant subi un traitement spécial de durcissement de surface.

3. Les risques d'un placage d'argent non conforme

L'épaisseur de la couche d'argent sur les bandes conductrices détermine directement la durée de vie opérationnelle du coupe-circuit. Certains fabricants bas de gamme réduisent les coûts avec des couches d'argent ultra-minces (ou remplacent l'argent par de l'étain). En 1 ou 2 ans d'exploitation sur le terrain, cette fine couche s'use à cause des arcs électriques ou de la friction mécanique. Le cuivre de base s'oxyde alors, provoquant une surchauffe anormale, la détérioration des composants ou des déclenchements intempestifs.

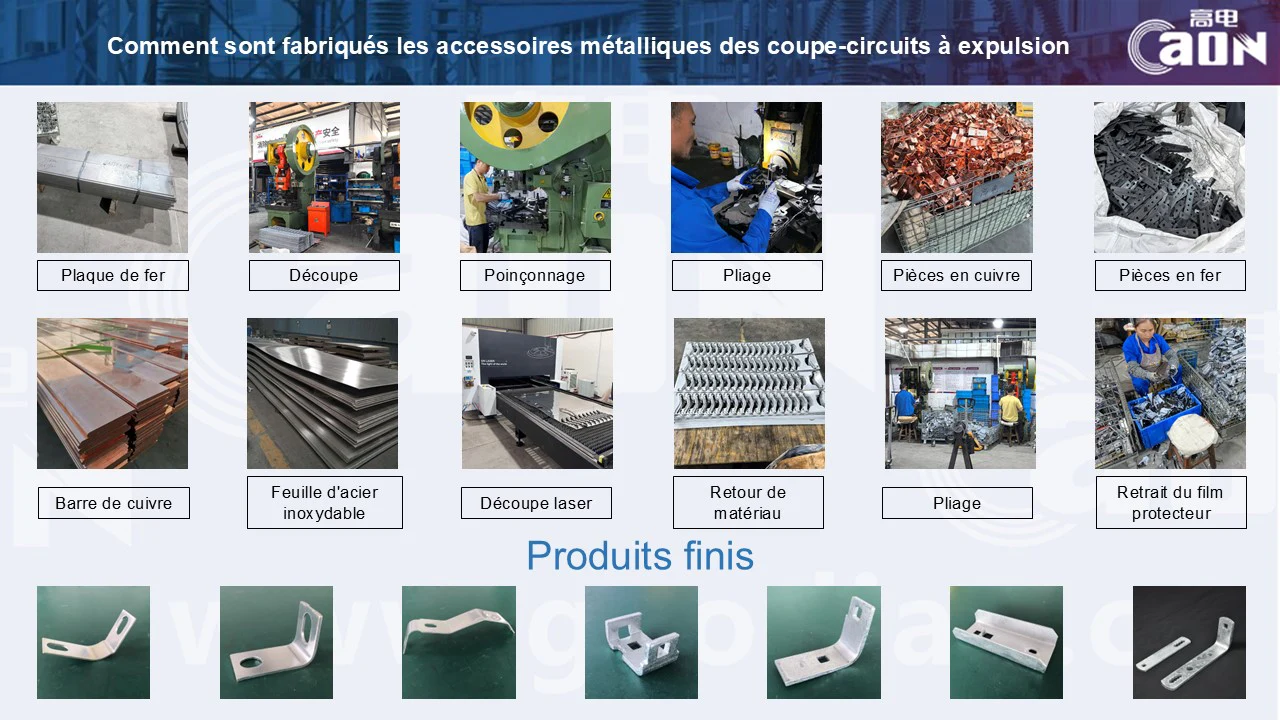

 Comment nos accessoires métalliques pour coupe-circuits à fusibles sont-ils fabriqués ?

 Notre compétitivité clé

    Pourquoi sommes-nous un leader mondial de confiance dans la fabrication de coupe-circuits à fusibles ? Parce que nous ne nous contentons pas d'assembler les produits finis : nous fabriquons nous-mêmes nos composants en cuivre, nos pièces embouties de précision et nos isolateurs.

    Cliquez sur le lien ci-dessous pour visiter notre atelier numérique en VR 360° et découvrir directement notre puissance industrielle et nos installations de production.

Principaux domaines d'application

 Protection des transformateurs de distribution suspendus ;

Protection de sectionnement et de dérivation pour les lignes de distribution et les artères principales ;

Protection d'arrivée pour les coffrets de coupure de câbles et les sous-stations d'utilisateurs finaux ;

Protection contre les surintensités et sectionnement pour les bancs de condensateurs haute tension extérieurs.
