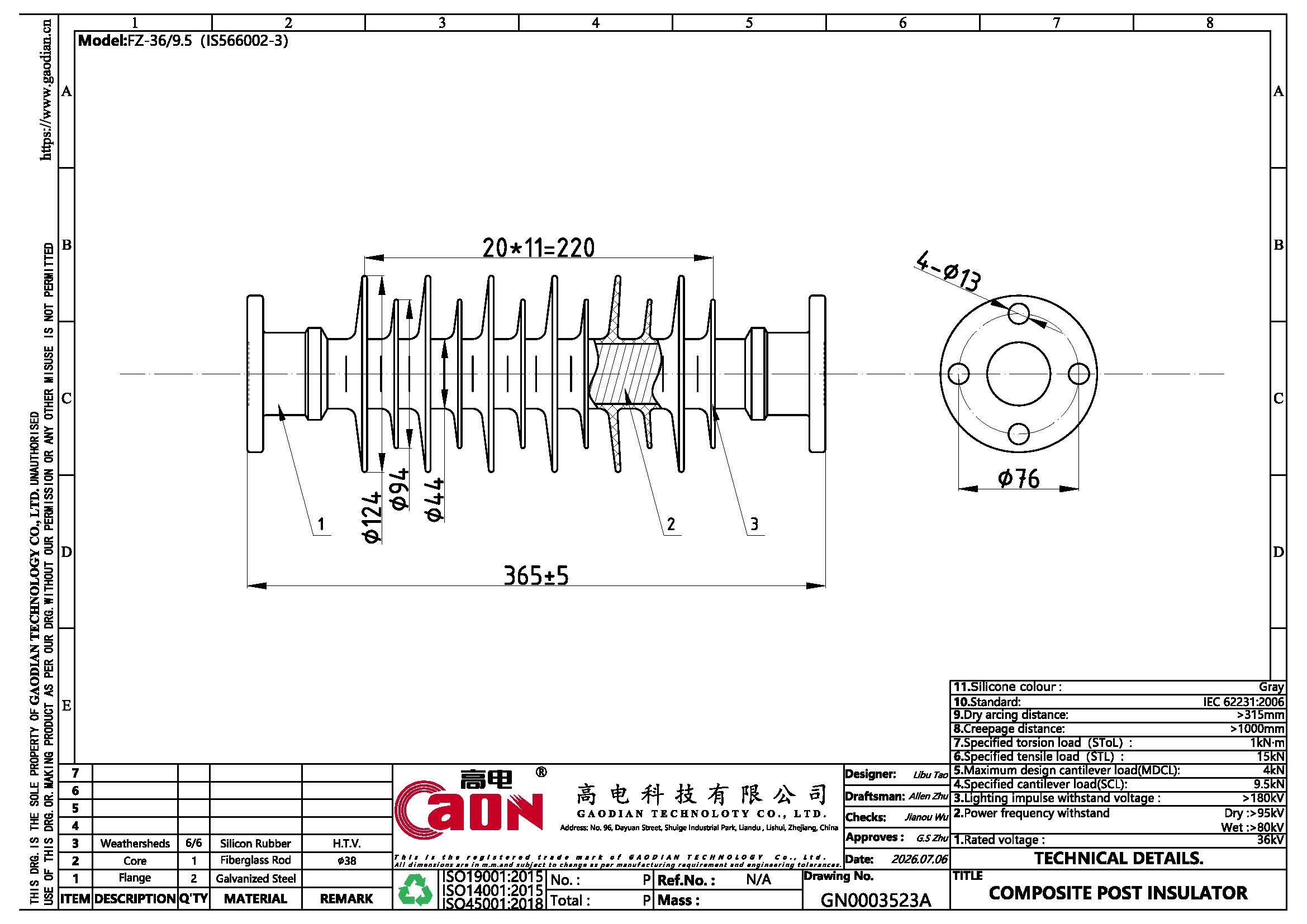

Чертежи композитных изоляторов

Как ведущий мировой поставщик композитных изоляторов, мы располагаем производственными возможностями полной производственной цепочки и комплексным контролем качества. Изготовляемые нами композитные изоляторы соответствуют основным стандартам GB/T, IEC и ANSI.

Что такое композитный изолятор?

Композитные изоляторы, также называемые полимерными, стержневыми или силиконовыми изоляторами, являются важнейшими компонентами сетей передачи и распределения электроэнергии. Они поддерживают провода и изолируют их от опор. В отличие от традиционных фарфоровых и стеклянных изоляторов, они изготовлены из полимерных материалов. Имеют существенные преимущества: малый вес, высокая механическая прочность и отличная стойкость к загрязнениям. Широко применяются на линиях высокого и сверхвысокого напряжения.

По сравнению с классическими фарфоровыми и стеклянными изоляторами композитные изоляторы имеют важные преимущества:

• Без обслуживания (стойкость к загрязнительному перекрытию): Благодаря передаче гидрофобности силиконовой резины пыль, осевшая на зонтиках, не устраняет водоотталкивающие свойства, что значительно снижает расходы на техническое обслуживание.

• Малый вес: Их масса составляет всего 1/7‑1/10 от массы фарфоровых изоляторов. Сокращают потребность в персонале и материалах на объекте, снижают механическую нагрузку на металлические опоры.

• Устойчивость к разрушениям: Высокая вязкость предотвращает повреждения при транспортировке и монтаже на месте.

Композитный изолятор состоит из трёх основных частей:

Наши конкурентные преимущества

Мы являемся признанным мировым поставщиком, поскольку производим не только готовые композитные изоляторы, но и собственными силами арматуру, центральные стержни и силиконовые компаунды.

Нажмите на ссылки ниже, чтобы посетить нашу 360°‑цифровую мастерскую и ознакомиться с производственными возможностями.

Основная деятельность: Производство, продажа и обслуживание готовых и полуфабрикатных композитных изоляторов. Мы также реализуем проекты EPC «под ключ» для полных производственных линий композитных изоляторов.

Глобальное присутствие: Мы успешно построили 7 производственных предприятий изоляторов в следующих странах:

• Южная Америка: Аргентина

• Азия: Таиланд, Турция

• Африка: Эфиопия, Марокко, Танзания

• Европа: Болгария

Основные области применения

1. Основные сценарии применения

1. Открытые подстанции: 10‑220 кВ. Совместно с наружными разъединителями GW4, GW5, GW22 поддерживают токоведущие шины и обеспечивают изоляцию частей под напряжением от земли с видимым разрывом для ремонтных работ. Применяются в пригородных, сельских и горных подстанциях.

2. Воздушные распределительные сети и столбовые разъединители: 10‑35 кВ. Изоляторы для столбовых разъединителей, выключателей‑разъединителей и предохранительных выключателей. Большой спрос при модернизации городских и сельских электросетей.

3. Сети в сильно загрязнённых зонах: прибрежные районы с солёным туманом, окрестности химических заводов, цементных предприятий, горных разработок и песчаных регионов. Изоляторы с увеличенным путём утечки заменяют старые фарфоровые изоляторы, уменьшают отключения из‑за перекрытия и исключают операции по очистке.

2. Отрасль возобновляемых источников энергии (рынок с наибольшим ростом)

1. Повышающие подстанции солнечных электростанций: обязательный компонент для разъединителей 40,5 кВ. Силиконовые изоляторы предпочтительны для пустынных площадок с большими перепадами температур и высокой песчаной нагрузкой. Массовые закупки изоляторов GW5‑40,5 кВ для горных солнечных станций, рыбо‑солнечных комплексов и прибрежных илистых площадок.

2. Повышающие подстанции наземных и морских ветропарков: высоковольтные разъединители 35‑110 кВ. Морская ветроэнергетика требует высокой стойкости к солёному туману и коррозии; композитные изоляторы являются предпочтительным решением.

3. Станции накопления энергии: изоляционные элементы для разъединителей, установленных снаружи высоковольтных контейнеров хранения энергии.

3. Железнодорожный транспорт

1. Тяговые подстанции скоростных и обычных поездов: наружные разъединители 35 кВ, 110 кВ, адаптированные к гармоническим помехам, с хорошей сейсмостойкостью. Высоковольтные разъединители (GW4‑40,5 кВ) для метрополитенов, широко используются в городских метро и междугородних проектах.

2. Коммутационное оборудование для питания городских трамваев.

4. Собственные электростанции промышленных предприятий и вспомогательные сети

1. Крупные промышленные и горнодобывающие предприятия: собственные подстанции металлургических комбинатов, химических заводов, нефтеперерабатывающих предприятий, шахт, цементных и целлюлозно‑бумажных фабрик; наружные разъединители заводских высоковольтных залов. Композитные изоляторы превосходят фарфоровые в запылённых и коррозионных газовых средах.

2. Разъединители главных подстанций 10‑110 кВ металлургических предприятий, цветнолитейных производств и крупных промышленных комплексов.

3. Насосно‑аккумулирующие и гидроэлектростанции: изоляторы для разъединителей GW4/GW5 открытых распределительных устройств, адаптированные к влажным дождливым климатам.

5. Другие специфические области применения

1. Нефтегазовая отрасль: подстанции нефтегазовых месторождений и магистральных трубопроводов; высоковольтные разъединители для удалённых объектов.

2. Аэропорты, порты и крупные центры обработки данных: высоковольтное оборудование аэропортовых подстанций, портовые распределительные сети и внешнее электроснабжение дата‑центров.

6. Поддерживаемые классы напряжения

Изоляторы для разъединителей: 10 кВ, 35 кВ (40,5 кВ), 66 кВ, 110 кВ, 220 кВ.
