10kV标准化高压跌落式熔断器 RW-12/100-12.5
产品概述
10kV标准化高压跌落式熔断器采用自产气纵吹弧与扭簧强力拉弧相结合的灭弧原理;产品熔管采用单端排气结构，能保证从过载直至短路的故障电流可靠开断，同时能防止在开断过程中，对熔断器安装部位上方的线路或设备的损害。采用嵌入式楔状触头。接触性能良好，上触座对载熔件的上触头施以正压力。保证了导电接触良好，开断后载熔件可靠跌落，在开断电流过程中上触头滑动经一定延时，保证了电弧在灭弧管内熄灭，防止上触头拉弧烧损。触头镀银及连体提高了导电接触的可靠性:专门设计的叉钩能有效将载熔件导入合闸位置，合理的挤压式咬合触头设计，保证熔丝熔断后有效及时将熔断器断开。
特殊的接线端子结构能方便固定各种导线，使用一把扳手，单手即可完成接线操作。该熔断器采用了单向向下和向外排气方式，能够有效防止雨水侵入和避免游离气体对上层线路所构成的短路威胁，无熔丝链断裂现象，可实现可靠稳定的带负荷开断。熔管精确到位，性价比较高。
应用范围
10kV标准化高压跌落式熔断器适用于35kV及以下电压频率50Hz电力系统中，作输电线路，电力变压器过载和短路保护，分合额定负荷电流使用机械寿命≥500次。
使用环境
环境温度 | 最高日温度 | ℃ | 40 | |
最低日温度 | -25 | |||
最大日温差 | K | 25 | ||
最热月平均温度 | ℃ | 30 | ||
最高年平均温度 | 20 | |||
湿度 | 日相对湿度平均值 | % | ≤95 | |
月相对湿度平均值 | ≤90 | |||
海拔 | m | ≤2000 | ||
太阳辐射强度 | W∕cm2 | 0.1 | ||
最大覆冰厚度 | mm | 20 | ||
离地面高10m处，维持10min的平均最大风速 | m/s | 35 | ||
耐受地震能力 | 地面水平加速度 | m/s2 | 2 | |
正弦共振三个周期安全系数 | ≥1.67 | |||
安装场所 | 户外 | |||
产品性能
10kV标准化高压跌落式熔断器性能稳定，合闸成功率高，能够降低线路的跳闸率和配电变压器的故障率，减少维护人员的工作量。无论从农网的投资长远利益和经济效益来讲，还是从提高供电部门的优质服务来讲，都值得推广应用。
产品优点
防潮熔断件管具备不吸潮、不变形，开断容量大，抗紫外线，寿命长等优点;具备优良的电气特性、绝缘强度以及优良的机械刚性、自洁能力;整体机构对中性好，安装方便，安全可靠。其优质304不锈钢零件，更适合用于沿海和重污染区域。

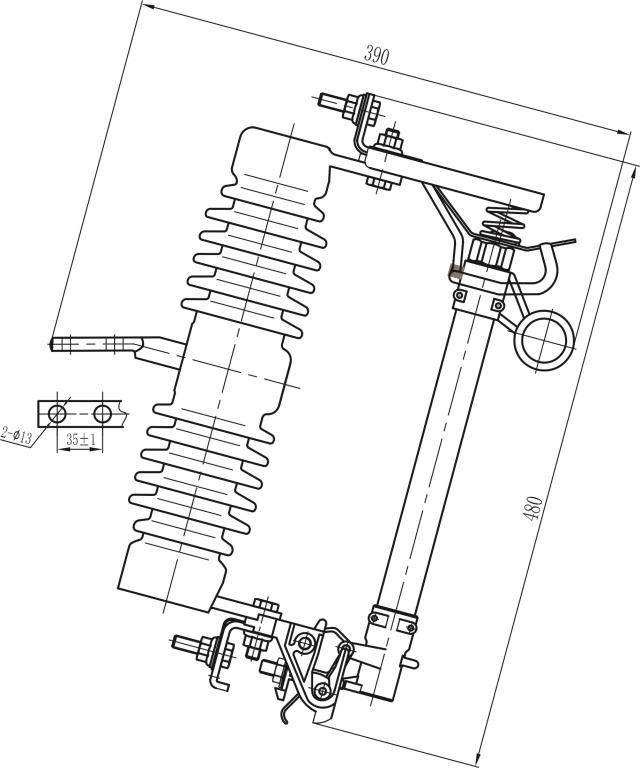

外形尺寸图

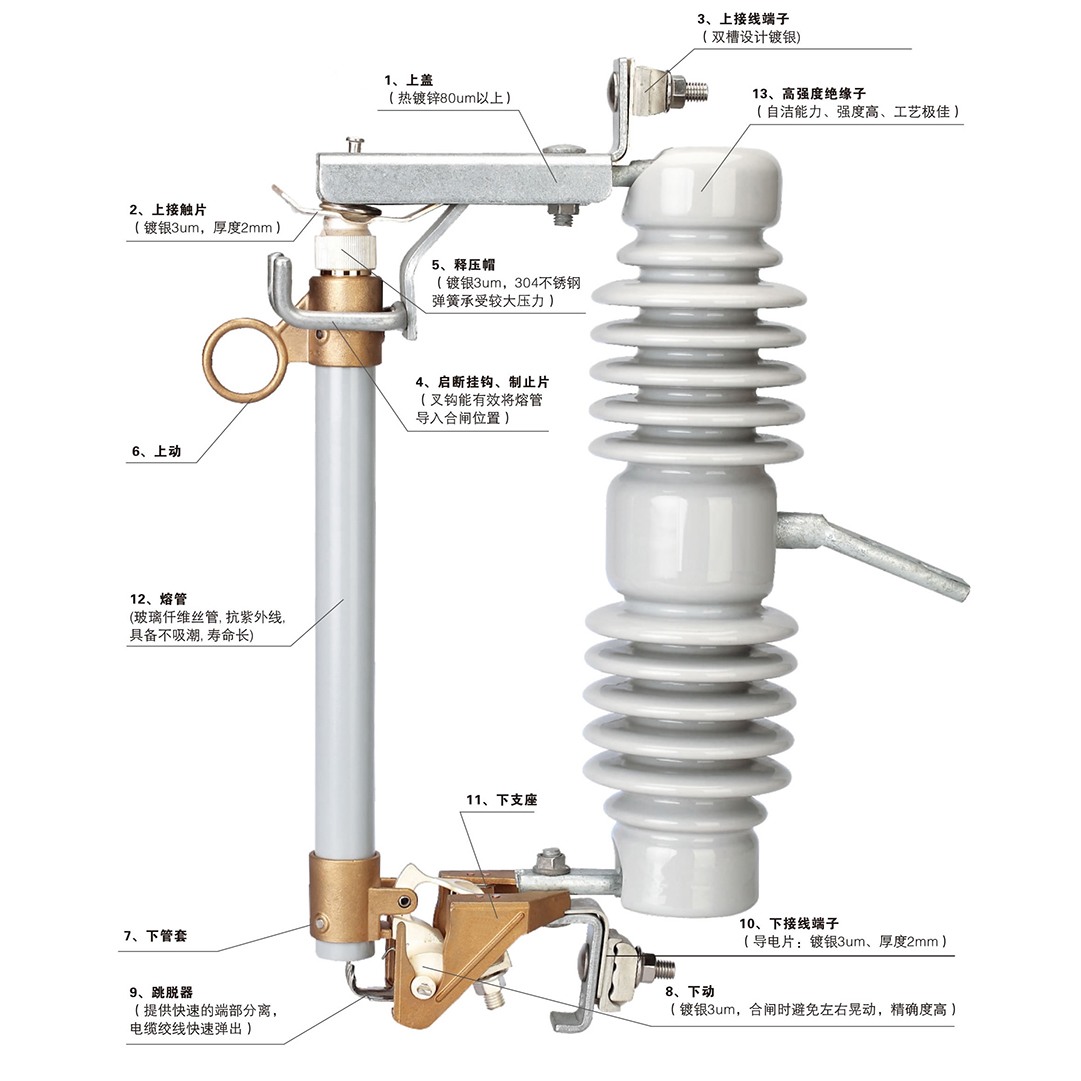

结构及优点
